• 业务挑战

全球最大的单体建筑，整个建筑安全监控图像和视频采集全部采IP监控，新世纪环球中心规模涵盖地下室及地面楼层（不含海洋乐园区、设备用房和商业区），共计4131个摄像机；根据业界分析采用视频流、存储流分离的双流技术，每路占带宽为4M（实时2M.存储2M)，720P高清摄像机占带宽为10M（实时6M，存储4M）。监控数据承载网要求满足高带宽，低时延，高可靠性，易维护等特性。

• 解决方案

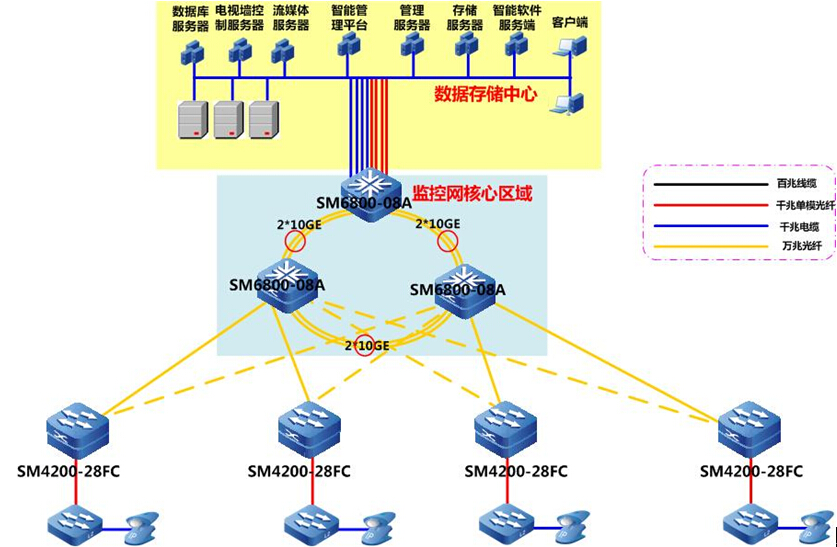

网络采用核心、汇聚、接入三层结构。

核心层采用三核心交换机，并通过2个万兆互联困绑形成一个环网。其中2台核心交换机链接汇聚层，另外一台核心交换机用于汇聚服务器、存储、数据库和门禁系统数据。

汇聚层采用双归属设计，汇聚交换机通过千兆单模块与两台核心交换机分别相连。分别在2#竖井、4#竖井、12#竖井、14#竖井的负一层部署24端口全光汇聚交换机，通过2个万兆模块分别与两台核心交换机上联，通过1000M光纤下联接入层交换机。

接入交换机通过千兆单模光纤接入汇聚交换机，下行链接IP摄像头。

•  应用效果

• 核心层采用环网技术，保证监控网络故障时快速切换，达到毫秒级切换速度

• 核心层与汇聚层采用双万兆链路冗余备份，实现高性能转发，保证监控视频质量效果

• 网络设备、网络架构设计保证整个监控网络高可靠性、高可控性、高转发
