新一代NX系列802.11ax无线接入点MyPower WA2600-630-PTE，是迈普通信技术股份有限公司自主研发的支持最新技术标准802.11ax的室外无线接入设备(简称AP)，符合IEEE802.11a/b/g/n/ac/ax标准，外置天线接口，属于是国家无线电委员会规定的EIRP（等效全向辐射功率）≤500mW的室外型AP产品，适用于金融园区广场、办公大楼外、智慧城市等室外大面积广域覆盖，全面符合客户室外场景的部署需求。

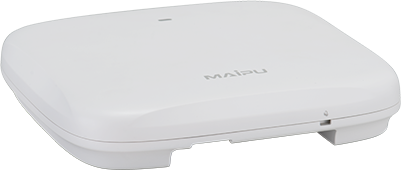

WA2600-630-PTE无线接入点
产品特征
802.11ax超千兆超强接入性能
MyPower WA2600-630-PTE的5GHz频段采用新一代WiFi无线标准，最高连接速率可以达到5.95Gbps；相比传统802.11ac无线模式，吞吐率显著提升，带来真正的千兆高速极致体验。
内外置天线款型，可按需灵活选配
全新NX系列室外AP提供内外置天线两种规格，WA2600-630-PTE可选配相应外置天线应用在远距网桥、道路插口等场景，WA2600-630-PTE内置高增益智能天线矩阵，适用于园区广场、无线城市等绝大多数场景，一体化设计大幅降低了外置天线的采购和安装成本。
万兆光电口复用，满足室外超远距组网
全向NX系列室外AP提供一个万兆SFP+端口，可适应不同客户现场的有线网络链路形态，支持10G光口承担数据传输，以太网上联口用来PoE适配器的取电的应用场景，组网更加灵活方便。
“慧眼”呼吸灯，极简化日常运维
室外AP常部署在路灯杆、监控杆等高位上，传统背向、侧向状态指示灯因距离或仰视角度只能搭梯或安排专业工程车查看，而迈普慧眼呼吸灯的独特设计创新的解决了这个问题，不仅如此，全新NX系列室外AP均内置蓝牙模块，运维人员仅需使用具有蓝牙功能笔记本电脑或手机就可实现AP的带外串口管理，日常维护不再爬杆。
便携式安装设计，降低爬梯施工风险
全新NX系列室外AP均提供单臂提手和安装的便携式设计，确保施工人员在爬梯施工中始终有单手握住梯子，避免在臂夹、环抱等高风险操作时出现设备坠落、甚至人员受伤的情况。
军工工艺，恶劣环境应对自如
全新NX系列室外AP采用完全密封式防水、防尘、防潮、防雷、阻燃设计，满足IP67防护等级要求，可长期放置在户外工作，轻松应对风蚀、雨 水、潮湿等恶劣环境。
工作适应-40～65℃，湿度0%～100%的超大范围，金属构件可以保障设备在极端酷热环境下的可靠散热，内置智能加热模块可以保障极端寒冷环境下设备的可靠工作，轻松应对北方寒冷和南方潮湿。
零配置、零维护节省维护人员工作量
设备能够自动从无线控制器下载配置，自动加载运行。免去了工程维护人员现场配置，节省了大量的人力物力，同时提高了网络安装、维护效率。
支持无限续航功能，保证无线网络可靠运行
瘦AP工作模式下，支持断开控制器还正常工作功能，控制器断开管理后，继续保证老无线用户的接入使用，还可支持新用户的接入认证，保证无线网络可靠运行；基于上述断开网络情况下，AP重启还可继续正常工作，网络无间断正常运行。
绿色环保设计节约能源
MyPower WA2600采用专业绿色环保低功耗设计，设备发热量低不需要使用风扇，并且支持标准的PoE供电方式，可以使用迈普PoE交换机对其进行供电，POE供电距离可达100米。POE供电方式能够有效简化网络环境，做到数据、电源一体化。
支持智能负载均衡
支持按接入用户数量和流量的负载均衡方式，当无线控制器发现无线接入设备的负载超过设定的门限值以后，对于新接入的用户，无线控制器会自动计算此用户周围是否还有负载较轻的无线接入设备，从而引导用户接入，终端会转而接入其他负载较轻的接入点。
产品规格
|
WA2600-630-PTE |
|
|
硬件规格 |
|
|
业务接口 |
1个10/100/1000/5000Base-T以太网口，支持POE供电 1个10/100/1000Base-T以太网口 1个SFP+接口 |
|
管理接口 |
1个console口 |
|
空间流 |
2.4G:4条空间流，支持4x4 MU-MIMO 5G: 4条空间流，支持4x4 MU-MIMO |
|
传输速率 |
2.4GHz支持1.15Gbps; 5GHz支持4.8Gbps。整机最大5.95G bps |
|
呼吸灯 |
支持“慧眼”呼吸灯 |
|
供电方式 |
802.3at PoE供电 |
|
功耗 |
<35W |
|
尺寸 |
275×230×80mm |
|
温度 |
工作温度：-40℃～65℃ |
|
储存温度：-50℃～85℃ |
|
|
湿度 |
工作湿度：0%～100%，无冷凝 |
|
存储湿度：0%～100%，无冷凝 |
|
|
发射功率 |
≤500mW（27dBm） |
|
工作频段 |
2.4G ~ 2.483GHz 5.150～5.350GHz，5.47～5.725，5.725～5.850GHz (注：工作频段根据不同国家配置有所变化） |
|
天线类型 |
外置4个N型天线接口 |
|
适合安装类型 |
抱杆和壁挂 |
|
软件规格 |
|
|
最大接入用户数 |
1536个 |
|
推荐最佳接入数 |
200个 |
|
虚拟AP |
最大支持8个 |
|
支持协议 |
TCP/IP、IPX、NetBEUI、IEEE802.3/u 10/100Base-Tx RJ-45, IEEE 802.3z 1000BaseX 、802.1d、802.1p、802.1q、802.1x、802.11、802.11b、802.11g、802.11h、802.11i、802.11e、802.11n、CAPWAP、DHCP Server、DHCP Client、DHCP Relay、DNS Client、NTP（Server and Client）等 |
|
无线特性 |
频率自动调节、自动功率调整、信道自动调整；Radio开关、无线模式选择(802.11b/g/n)、自动速率选择、支持WMM、支持Multi BSSID |
|
AP发现方式 |
静态IP发现、DHCP发现、DNS发现等 |
|
QoS服务 |
负载均衡（流量、用户数）、带宽控制、链路检测、WMM、接入数量控制 |
|
管理特性 |
Web、SSH、capwap |
|
网络服务 |
DHCP Server、FTP、DNS、NTP |
|
胖AP功能 |
支持DHCP Server、NAT、PPPoE、黑白名单、安全策略等 |
|
安全特性 |
WEP(WEP64/WEP128/WEP152)、WPA-PSK、WPA2-PSK、WPA、WPA2、802.1X认证、Web认证、防DoS攻击、ARP抑制、ACL控制（支持基于MAC地址和IP地址的接入控制）、无线用户隔离、静态黑名单、白名单、广播风暴控制、MAC地址接入控制 (ACL) |
|
安全特性 |
WEP(WEP64/WEP128/WEP152)、WPA-PSK、WPA2-PSK、WPA、WPA2、802.1X认证、Web认证、防DoS攻击、ARP抑制、ACL控制（支持基于MAC地址和IP地址的接入控制）、无线用户隔离、静态黑名单、白名单、广播风暴控制、MAC地址接入控制 (ACL) |
组网应用
金融大楼和网点wlan接入

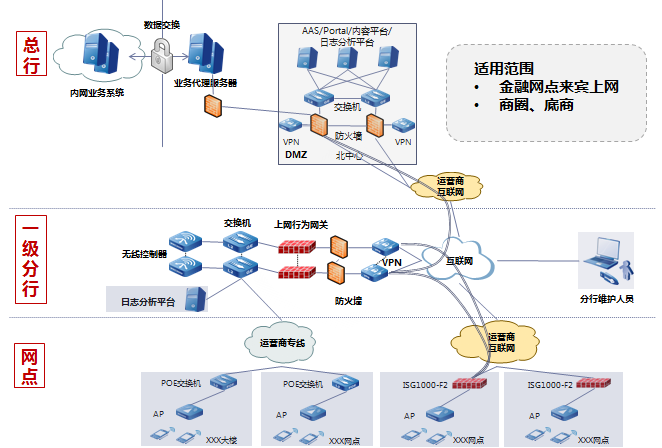

图：金融大楼和网点wlan接入
l 金融办公大楼部署场景说明：
-
开放式办公区：使用MyPower WA2600-630-PTE进行覆盖，部署1个AP，可接入60-90个用户接入覆盖，如果区域较大，用户较多，可根据用户数量来增加AP数量。
-
办公室延走廊分布：如果楼道墙体属于轻钢龙骨隔断类型，信号衰减很少，可以使用MyPower WA2600-630-PTE在楼道进行部署，1个AP覆盖6-8个办公室。
l 金融营业网点部署场景说明：
网点：使用MyPower WA2600-630-PTE进行覆盖，部署1个AP，可接入60-90个用户，如果区域较大，用户较多，可根据用户数量来增加AP数量。
教育校园网wlan接入

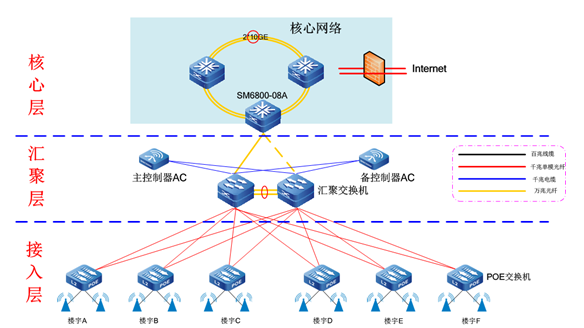

图：学校wlan接入
l 学校办公室wlan覆盖：
-
入墙式AP布放在班主任办公室，主任办公室，校长办公室，快速安装不破坏墙体；每个办公室安装一台入墙式AP，覆盖无死角，提供更好信号质量、更好速率保障，保证教师日常办公接入。
-
延走廊分布教室：学校墙体是钢筋水泥承重墙类型，信号衰减非常大，需要将AP部署教室门口位置，保证教室内部信号强度；1个AP覆盖4-6个教室。
l 电子书包教室wlan覆盖：
高密度AP安装在教室天花板内，一台MyPower WA2600-630-PTE支持100个学生终端接入；课堂教学过程中播放“名师教学视频”，可满足70个学生终端同时流畅的在线播放，在教育50分钟的课堂上，保证教学质量；
医疗wlan接入

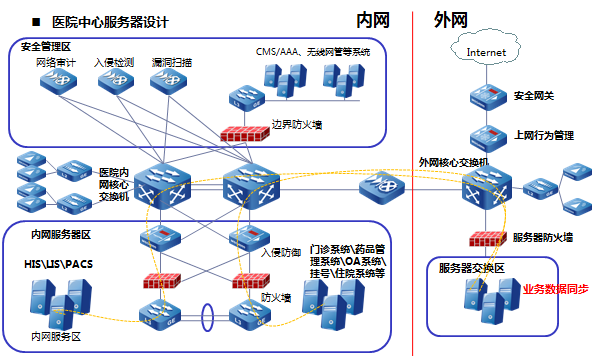

图：医院wlan接入
l 医院办公内网wlan覆盖：
-
延走廊分布办公室、住院部：医院墙体是钢筋水泥承重墙类型，信号衰减非常大，需要将AP部署教室门口位置，保证教室内部信号强度；1个AP覆盖6-8个办公室；
-
医疗学术报告厅：使用MyPower WA2600-630-PTE进行部署，500人的报告厅高密度接入，使用4-6个AP部署保证用户接入；
l 医院病患、访客外网wlan覆盖：
将AP部署在门诊等候区、住院部、就诊区等；高密度AP安装在天花板内，一台MyPower MyPower WA2600-630-PTE支持100个终端接入；
商业企业wlan接入
图：企业办公wlan接入
l 企业大楼部署场景说明：
-
开放式办公区：使用MyPower WA2600-630-PTE进行覆盖，部署1个AP，可接入60-90个用户，如果区域较大，用户较多，可根据用户数量来增加AP数量。
-
办公室延走廊分布：如果楼道墙体属于轻钢龙骨隔断类型，信号衰减很少，可以使用MyPower WA2600-630-PTE在楼道进行部署，1个AP覆盖6-8个办公室。如果墙体是钢筋水泥承重墙类型，信号衰减非常大，需要将MyPower WA2600-630-PTE部署在房间内部，每个房间1个AP。
-
在普通办公室、休息区、接待室等：一般在30-40人用户较少场所可以使用1个AP进行覆盖即可。
-
大型会议室、会议中心：用户数较多的高密度区域，一般在100-200人使用2-3个MyPower WA2600-630-PTE进行覆盖。
