概述

IS580系列万兆三层交换机

随着近几年各行业信息化建设的步伐加快，信息化建设已经从原来的基础网络组建时代逐步过渡到了以数据大集中为目标的新一代数据中心部署时代。随着数据中心、云计算等技术的蓬勃发展，作为数据中心和云计算建设的基础数据通信网络呈现出了新的技术需求，以高带宽数据转发、高密度万兆接口接入、高突发流量、虚拟化技术实施为代表的新一代数据中心级交换产品的推出，就显得异常重要。

IS580系列万兆三层交换机是迈普通信自主设计研发的万兆以太网交换机产品，是为具备高性能、高端口密度且易于安装的网络环境而设计的交换机。主要满足万兆服务器高密度接入和园区网万兆汇聚；同时，IS580系列支持完备的业务特性，完善的安全控制策略，全端口线速转发等特性，满足对设备在扩展性、可靠性、管理性、安全性等方面的需求。

IS580系列万兆三层交换机包括IS580-26XF、IS580-48XF两款产品。

IS580-26XF提供24个万兆SFP+光口，2个40G QSFP+光口，两个模块化电源插槽；

IS580-48XF提供48个万兆SFP+光口，两个模块化电源插槽；

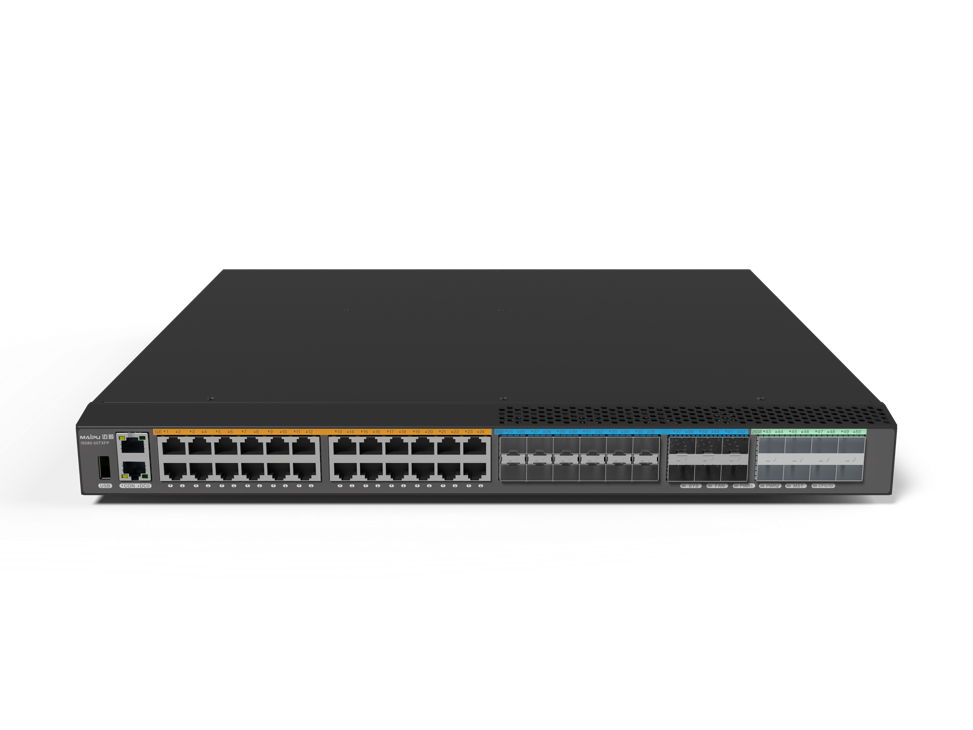

IS580-50TXFP提供24个千兆电口、18个万兆SFP+光口，8个25G SFP28光口，两个模块化电源插槽；

产品特征

产品规格

组网应用

订购信息

产品特征

· 高密度的万兆端口

· 具备高性能40G上行接口的万兆交换机

· 全面绿色环保节能设计

高密度的万兆端口

随着应用服务器网卡速率从千兆到万兆的普及，对网络接入层交换机的端口带宽和接入密度都提出了新的要求，IS580系列交换机目前可以提供固化24/48个1/10G 光接口，并提供2个40G 高速上行接口。端口组合的灵活多样能力，充分满足了目前网络建设对接入层交换机的接口组合及端口密度需求。

具备高性能40G上行接口的万兆交换机

IS580万兆交换机，是迈普公司采用先进硬件设计技术，推出的新一代高性能、高密度、低时延的以太网交换机，提供高性能40G上行端口，为数据网络提供多达4个40G上行端口支持，满足网络高速互联需求，消除带宽瓶颈，满足未来3~5年的带宽提升需求。

全面绿色环保节能设计

先进的交换芯片电源管理机制，对于待机中的以太端口进行降低功耗处理，可以节省25%整机功耗。温度监控，风扇无级调速，有效降低环境噪音并延长硬件板卡寿命，满足中心机房绿色节能要求。

全部展开



收起



产品规格

产品型号		IS580-26XF	IS580-48XF	IS580-50TXFP
硬件规格
物理端口		24个万兆SFP+光口，2个40G QSFP+光口	48个万兆SFP+光口	24个10/100/1000Base-T电接口、18个SFP+光口(支持千兆、万兆模式)，8个25G SFP28光口(支持10G，25G)，模块化双电源插槽
USB存储接口		1个
扩展槽位		N/A
外形尺寸（W×D×H）		440 x 420 x 44
功率		120W * 2	250W * 2	120W* 2
交换容量		2.56Tbps	2.56Tbps/25.6Tbps	2.56Tbps/25.6Tbps
包转发率		1600Mpps	1620Mpps	1620Mpps
电源		2个电源插槽
		输入电压（AC）：100V ~ 240V，50Hz ~ 60Hz
温度		工作温度：0℃～45℃
		存储温度：-40℃ 到 70℃
湿度		工作湿度：10% ~ 90% ，无冷凝
		存储湿度：5% 到 95% ，无冷凝
风扇		2个风扇插槽
软件规格
链路层协议与技术	局域网	MAC地址学习数目限制；静态MAC配置；黑洞MAC
		动态和静态ARP、代理ARP、免费ARP
		Ethernet，Ethernet II、VLAN、TRILL、VXLAN、802.3x、802.1p、802.1Q、802.3ad
		QinQ和灵活QinQ、Vlan mapping
		STP/RSTP/MSTP、GVRP、Super Vlan、Voice VLAN、Monitor link、ERPS
		多对一、多对多端口镜像，远程端口镜像，流镜像
安全	安全功能	AAA、802.1X、RADIUS、TACACS+、SSH、端口安全、用户分级、端口隔离、DHCP snooping、DAI、ARP check、IP source guard、CPU保护
	攻击防御	URPF、LAND攻击、SYN Flood攻击、Smurf攻击、Ping Flood攻击、TearDrop攻击、Ping of Death攻击、TCP报文攻击、ICMP报文攻击、TCP/UDP报文目的端口等于源端口攻击检测
	CPU保护	支持CPU保护功能，如ICMP Flood拦截、SYN Flood攻击拦截等，CPU根据不同协议进行限速保护
	协议国密加密	支持MSTP协议国密算法加密，RIP、OSPF协议支持国密认证算法，支持配置文件国密算法加密，防护设备配置环境信息泄漏
网络协议	路由协议	默认路由，静态路由，RIP V1/V2，OSPF、RIPng、OSPFv3
	组播协议	IGMP SNP PROXY、IGMP filter、MLD v1/v2、IGMP Snooping、MLD v1/v2 Snooping
		PIM-DM、PIM-SM、PIM-SDM、PIM-SSM
	IP应用	DHCP Server、DHCP Client、DHCP Relay、DHCP Snooping、Option 43/60/82
		DHCPv6 Server、DHCPv6 Client、DHCPv6 Relay、DHCPv6 Option 16/18/37
		PING，FTP Server、FTP Client，IP Accounting、UDP Helper、NTP
	IPv6	IPv6基本功能：IPv6 ND，IPv6 PMTU，IPv6 ACL、IPv4/v6 Dual Stack
QoS	流分类	基于端口、MAC地址、IP地址、IP优先级、DSCP优先级、TCP/UDP端口号、协议类型等
	流量监管	CAR
	拥塞管理	SP、WRR、SP+WRR
	拥塞避免	WRED
虚拟化	虚拟化技术	支持VST（Virtual Switching Technologies）虚拟交换功能，支持分布式设备管理、分布式链路聚合，统一路由管理。可以实现最多8台硬件设备之间的虚拟化部署。
		支持纵向虚拟化，与核心设备配合实现虚拟成一台设备，可以实现最多128台硬件设备之间的虚拟化部署。
管理	网络管理	Console口登录管理、HTTP、Telnet（VTY）远程管理、WEB管理、SSH管理、云平台管理、SNMP V1/V2/V3、RMON 1/2/3/9、SYSLOG、DDMI、广播风暴显示
	线路管理	端口线路检测(VCT)、UDLD
OAM	网络质量保证（SLA）	网络的时延、抖动、丢包率等测试
数据中心	TRILL	支持并实配二层TRILL、三层TRILL；
	VXLAN	支持VXLAN二层网关、三层网关、VXLAN Bridging、VXLAN Over IPv6、EVPN、VXLAN OAM等功能
	SDN	支持Openflow1.3协议，支持Netconf协议，支持SDN控制器的统一管理，支持设备故障一键替换
可靠性	链路可靠	BFD for VRRP/Static/RIP/OSPF/ISIS等 Keepalive Gateway VRRP/VRRPv6

全部展开



收起



组网应用

典型应用：大中型大楼局域网汇聚交换机

在大、中型大楼局域网或园区网组网过程中需要使用高密度光接口交换机作为汇聚交换机，IS580系列交换机可提供24/48个万兆光接口和4个40G接口，可以作为此场景的汇聚交换机部署。

全部展开



收起



订购信息

产品型号	描述
IS580-26XF	24个万兆SFP+光口，2个40G QSFP+光口
IS580-50TXFP	24个10/100/1000Base-T电接口、18个SFP+光口(支持千兆、万兆模式)，8个25G SFP28光口（支持10G，25G），2个模块化电源插槽
电源
AD120M-HS0N	ACDC电源模块_AD120M-HS0N(RoHS)_V21版，120W,自然散热,交流输入100-240VAC/2A,输出12V/10A,隔离,不均流,( 21010041.8)mm,支持热插拨
风扇
FAN-01C-01B	FAN-01C-01B,模块化风扇,支持热插拔,前进后出风向

产品型号	描述
IS580-48XF	48个万兆SFP+光口
电源
AD250-1S005E-B	ACDC电源模块_AD250-1S005E-B(RoHS)_V21版，250W,抽风,交流输入100-240VAC/3.5A,输出12V/21A,隔离,均流,( 21010041.8)mm,支持热插拨
风扇
FAN-01C-01B	FAN-01C-01B,模块化风扇,支持热插拔,前进后出风向
