IS230系列千兆二层管理交换机

概述

IS230系列千兆二层管理交换机是迈普公司针对用户的局域网接入以及小型网络的桌面接入自主研发的新一代高性能盒式二层千兆以太网交换机。

IS230系列支持所有端口线速转发，可为您提供更大的网络灵活性。基于千兆以太网网络技术，有效避免了网络传输颈瓶，具备良好的网络适应能力。支持基于端口的VLAN ACL，轻松实现网络监控、流量监管、优先级重标记以及数据转发控制；支持传统的STP/RSTP/MSTP二层链路保护技术，极大提高链路的容错、冗余备份能力，保证网络的稳定运行；支持基于时间段的ACL控制，轻松实现对时间精确控制访问的需求；支持基于端口和基于MAC的802.1x认证，轻松设定用户访问权限；完善的QOS策略以及丰富的VLAN功能，易于管理维护，满足中小企业、智能小区、酒店、办公网及园区网的组网及接入要求。

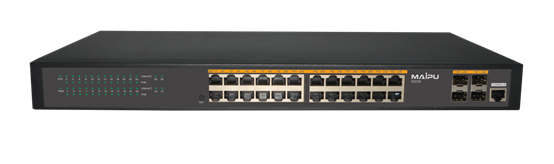

IS230-28TP-AC:固化24个10/100/1000M 电口，4个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。24个电口支持IEEE802.3at标准，向下兼容802.3af，可作以太网供电设备，支持375W POE功率输出。支持支持基于交换机端口组实现通过检测设备供电特征，有无要电防止仿冒设备接入。支持通过管理平台对交换机进行端口远距离传输配置，最远传输距离可达250米。

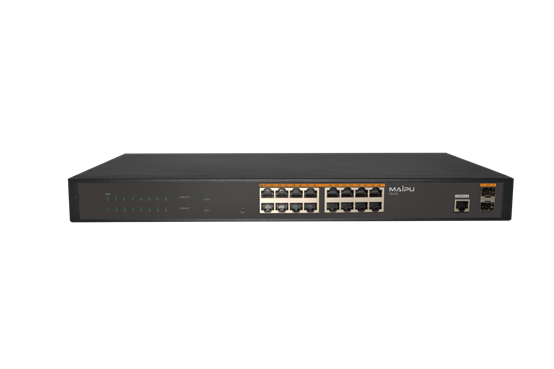

IS230-18TF-AC:固化16个10/100/1000M 电口，2个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。

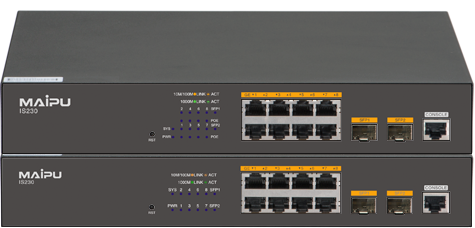

IS230-10TF-AC:固化8个10/100/1000M电口，2个100/1000M SFP光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。

IS230-10TP-AC:固化8个10/100/1000M 电口，2个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。8个电口支持IEEE802.3at标准，向下兼容802.3af，可作以太网供电设备，支持140W POE功率输出。支持多样化的安装方式（挂壁/吊顶/机柜/平放等方式安装）。

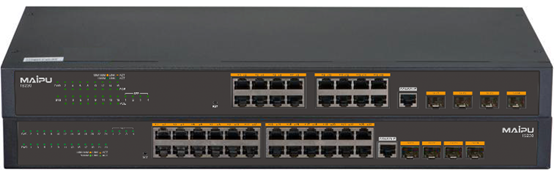

IS230-28TF-AC:固化24个10/100/1000M电口，4个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。支持禁止通过内网PC端进行私接随身WiFi共享。

IS230-20TP-AC:固化16个10/100/1000M 电口，4个千兆光电复用口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。16个电口支持IEEE802.3at标准，向下兼容802.3af，可作以太网供电设备，支持280W POE功率输出。支持终端类型库，基于指纹自动识别PC、路由器、摄像头设备等；支持基于终端类型自动识别结果，禁止非法终端(例如私接路由器)接入；支持基于交换机端口组实现通过检测设备供电特征，有无要电防止仿冒设备接入。

产品特征

产品规格

组网应用

订购信息

产品特征

所有端口无阻塞高速转发

所有电口支持10/100/1000M自适应，线速转发

符合IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3az标准

采用存储转发的交换机制，保证数据传输的可靠性

完善的安全策略

提供用户权限/身份认证、端口安全、端口限速、端口监控、地址过滤认证等多种安全策略

交换机支持IP、MAC、ARP等元素的绑定

设备维护简单方便

提供SHELL、TELNET、WEB、云平台等管理方式，用户可以更加直观、更加方便的维护设备

1U机箱，可以直接上标准机架

节能减排

支持EEE端口节能功能，无数据转发时自动关闭端口功能，降低能耗

全部展开



收起



产品规格

产品型号	IS230-28TP-AC	IS230-18TF-AC		IS230-28TF-AC	IS230-20TP-AC	IS230-10TP-AC	IS230-10TF-AC	IS230-52TF
硬件规格
物理端口	24个10/100/1000M电口，4个100/1000M SPF 口	16个10/100/1000M电口，2个100/1000M SPF 口		24个10/100/1000M电口,4个100/1000M SFP光口	16个10/100/1000M电口，4个光电复用口口	8个10/100/1000M电口，2个100/1000M SPF 口	8个10/100/1000M电口，2个100/1000M SPF 口	48 个10/100/1000M 电口,4个100/1000MSFP 光口
管理接口	1个RJ45 Console口
防浪涌	支持10 KV防浪涌（PoE口）
外形尺寸（W×D×H）	44020844mm（高度1U）					28018044mm		442x320x44.2mm
功耗	≤430W（PoE375W）	10W		≤16W	≤260W （PoE240W）	≤150W（PoE140W）	≤8W	≤55W
交换容量	672Gbps/6.72Tbps	672Gbps/6.72Tbps		672Gbps/6.72Tbps	672Gbps/6.72Tbps	672Gbps/6.72Tbps	672Gbps/6.72Tbps	792Gbps/7.92Tbps
包转发率	168Mpps	126Mpps		168Mpps	126Mpps	108Mpps	108Mpps	288Mpps
电源	输入电压（AC）：100V ~ 240V，50Hz ~ 60Hz
温度	工作温度：-5℃～55℃
	存储温度：-40℃ 到 70℃
湿度	工作湿度：10% ~ 90% ，无冷凝
	存储湿度：5% 到 90% ，无冷凝
POE	802.3at/af	N/A		N/A	802.3at/af	802.3at/af	N/A
IK防护测试级别	IK06级别
软件特性
链路层协议与技术	局域网		MAC地址学习数目限制；静态MAC配置；黑洞MAC
			Ethernet，Ethernet II、VLAN、802.3x、802.1p、802.1Q、802.3ad、802.3az（EEE端口节能）
			QinQ和灵活QinQ、vlan mapping
			STP/RSTP/MSTP、GVRP、UIPP、Monitor link、EIPS、EAPS、Flex links; BPDu TUNNEL、PPPOE+ 同时为防止端口下因私接Hub等设备形成的环路而导致网络故障的现象
			端口镜像
			支持快速链路检测协议(RLDP)，可快速检测链路的通断和光纤链路的单向性，支持端口的环路检测功能
			支持存储转发交换方式
			支持安防网络拓扑管理、链路聚合、端口管理，包括网线连接、光纤连接、无线连接；支持通过管理平台展示链路详情，包括传输速率、链路两端设备信息和链路带宽告警
			支持EFM OAM、CFM OAM，提供链路连通性检测、链路故障监控、故障通知、远端环回等功能
安全	安全功能		AAA、RADIUS、TACAS+、SSH、用户分级、端口隔离、DHCP snooping、IP source guard 支持STP/RSTP/MSTP等生成树协议，支持EIPS、EAPS、Flex links等环网功能；支持端口环路检测功能；支持终端扫描功能，能扫描出终端类型，终端IP,终端MAC，终端操作系统
	端口安全		支持将终端MAC地址、IP地址、VLAN ID 以及PORT号等多个元素灵活绑定，杜绝非法用户接入网络。
	CPU保护机制		支持专门针对CPU的保护机制，能够针对发往CPU 处理的各种报文进行流区分和优先级队列分级处理，保护交换机在各种网络环境下稳定工作。
网络协议	路由器协议		支持RIP、RIPng、OSPF、OSPFv3路由协议:支持纵向虚拟化，作为纵向子节点零配置即播即用
	组播协议		IGMP Snooping、MLD v1/v2 Snooping
	IP应用		DHCP Client、DHCP Snooping、Option 82，支持PPPOE Plus技术
			PING
			FTP Server、FTP Client
QoS	流分类		基于端口、MAC地址、IP地址、IP优先级、DSCP优先级、TCP/UDP端口号、协议类型等
	流量监管		CAR
	拥塞管理		PQ、WRR、PQ+WRR
管理	网络管理		Console口、HTTP、Telnet（VTY）远程管理、WEB、云平台管理、SSH管理、SNMP V1/V2/V3、RMON 1/2/3/9、SYSLOG，支持ZTP，可实现零配置，零IP开局
			支持通过管理平台对交换机进行PoE功率管理，包括整机/端口功率监控，PoE功能开启/关闭
	支持MAC地址≥16K；支持4K个VLAN；支持端口聚合，支持手工和静态LACP；支持IPv4、IPv6静态路由、IPv4动态路由、策略路由；支持IGMP v1/v2/v3 Snooping；支持防网关ARP欺骗，支持端口保护、隔离、防止ARP泛洪攻击功能；支持SDN统一管理；支持终端类型库，基于指纹自动识别PC、路由器、摄像头设备、无线AP等； .支持禁止通过内网PC端进行私接随身WiFi共享；支持MAC地址≥16K，支持MAC地址自动学习、源MAC地址过滤、接口MAC地址学习个数限制；支持IGMP v1/v2/v3 Snooping、STP、RSTP、MSTP协议，支持端口聚合，支持手工和静态LACP；支持防网关ARP欺骗，支持端口保护、隔离，支持防止DOS、ARP攻击功能，支持CPU保护功能；支持零配置上线，故障一键替换；支持SDN统一管理；支持MAC地址≥16K,支持MAC地址自动学习、源MAC地址过滤、接口MAC地址学习个数限制；支持IGMP v1/v2/v3 Snooping、STP、RSTP、MSTP协议、端口聚合；支持防网关ARP欺骗，支持端口保护、隔离，支持防止DOS、ARP攻击功能，支持CPU保护功能；支持通过SDN控制器平台一键替换“按钮”即可完成故障设备替换；支持终端IP-MAC绑定，当IP+MAC不对应时，可以将终端加入黑名单实现断开终端流量；支持MAC地址≥16K；支持4K个VLAN；支持IGMP v1/v2/v3 Snooping；支持STP、RSTP、MSTP协议；支持静态路由；支持零配置上线，故障一键替换；支持SDN统一管理；支持MAC地址≥16K,支持MAC地址自动学习、源MAC地址过滤、接口MAC地址学习个数限制；支持IGMP v1/v2/v3 Snooping、STP、RSTP、MSTP协议，支持端口聚合，支持手工和静态LACP；支持防网关ARP欺骗，支持端口保护、隔离，支持防止DOS、ARP攻击功能，支持CPU保护功能；支持终端IP-MAC绑定，当IP+MAC不对应时，可以将终端加入黑名单实现断开终端流量支持接入终端的可视化管理，能够多维度管控终端接入方式、接入终端类型，实时显示终端接入后的行为变化，同时还可以做终端资产统计；支持 M-LAG 技术，跨设备链路聚合，配对的设备具有独立控制平面；⽀持基于交换机端口组实现通过检测设备供电特征，防止仿冒设备接⼊;

全部展开



收起



组网应用

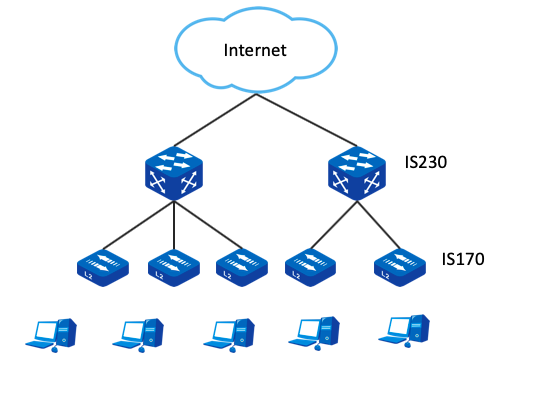

典型应用-小型网络接入或汇聚节点

全部展开



收起



订购信息

产品型号	描述
IS230系列主机
IS230-28TP-AC	24个10/100/1000M POE电口，4个100/1000M SFP光口, 单交流电源
IS230-18TF-AC	16个10/100/1000M电口，2个100/1000M SFP光口, 单交流电源
IS230-28TF-AC	24个10/100/1000M电口，4个100/1000M 光口, 单交流电源
IS230-10TF-AC	8个10/100/1000M电口，2个100/1000M 光口, 单交流电源
IS230-10TP-AC	8个10/100/1000M POE电口，2个100/1000M SFP光口, 单交流电源
IS230-20TP-AC	16个10/100/1000M POE电口，4个千兆光电复用口, 单交流电源
