概述

IS230系列48口千兆二层接入交换机产品介绍

IS230系列48口交换机是具备高性能、高端口密度且易于安装的千兆二层接入交换机。

IS230-52TF:固化48个10/100/1000M电口，4个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。

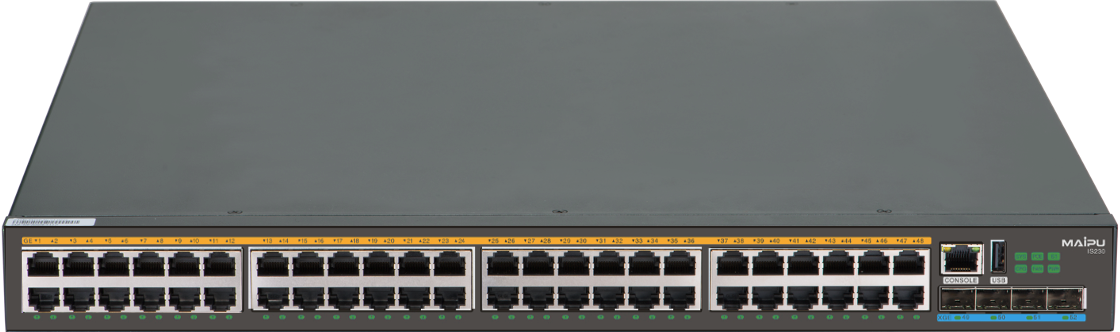

IS230-54TXP-AC提供48个10/100/1000M电口，4个GE/10GE SFP+光口，1个USB接口， 1个RJ45配置接口，固化单电源,同时48个千兆电口均支持PoE/PoE+功能，整机PoE最大输出功率达380W；

IS230系列48口交换机采取高性能ASIC设计，在进行数据转发时，可以实现所有千兆端口和万兆端口数据的线速转发。产品功能特性丰富，具有完善的安全控制、QoS、组播能力等功能，能根据用户定义对数据包进行四至七层的ACL过滤，结合802.1x认证协议，可以向用户提供各种安全应用。可通过强大的QOS和组播功能，满足企业网视频、音频高优先级数据及其它特定数据的特定优先级需要；良好适应目前企业网需要使用VLAN业务隔离，同时数据严格的优先级保障的典型应用。IS230系列48口交换机大容量的千兆接口和万兆接口，可以为中小企业、智能小区、酒店、办公网及园区网的组网提供低成本、高性能、扩展性强、管理简单的接入解决方案。

产品特征

产品规格

组网应用

订购信息

产品特征

· 丰富的链路级可靠性技术

· 灵活的ACL访问控制能力

· 多种安全、认证技术，防ARP攻击

· POE供电0中断

· 支持VST横向虚拟化

· 支持MVST纵向虚拟化

丰富的链路级可靠性技术

支持丰富的链路级可靠技术，不仅支持传统的STP/RSTP/MSTP生成树协议，还支持最新的以太环网标准ERPS。ERPS是ITU-T发布的G.8032标准，该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。极大提高网络可靠性，当网络上承载多业务、大流量的时候也不影响网络的收敛时间，保证业务的正常开展。

强大的ACL访问控制能力

采用全硬件的ACL处理机制，保证了在千兆高速转发的控制要求；支持二到七层的ACL访问控制，可以根据源、目的MAC地址、源、目的IP地址、UDP/TCP端口号、IP协议类型等信息对数据流进行分类，根据数据分类设定访问控制规则，可以设定permit或deny，然后将规则应用于VLAN或者物理端口；支持全局的ACL功能，扩大了ACL有效条目数，方便了客户的使用和维护。

多种安全、认证技术，防ARP攻击

提供用户权限/身份认证、端口安全、端口限速、端口监控、地址过滤、环回检测、802.1X认证等多种安全策略，为用户访问及网络安全提供多种保护机制。具有非常出色的安全性功能设计，支持基于用户安全策略的SNMP V3、MAC+IP+VLAN绑定、802.1X认证等安全策略，支持防网络风暴攻击、防DOS/DDOS攻击、防ARP攻击功能、防网络协议报文攻击等安全技术，可有效地防止攻击和病毒，更适合大规模、多业务、复杂流量访问的网络。

POE供电0中断

PoE交换机在设备重启时，对下挂摄像头、VoIP电话等受电设备供电不会中断，保证交换机重启过程中受电设备不掉电，实现PoE供电零中断。

支持VST横向虚拟化

支持VST（Virtual Switching Technologies）虚拟交换技术，可以将多台交换机虚拟化为单台交换机，进行统一管理和统一表项的数据转发。

VST技术实现跨设备的链路捆绑，链路故障时业务0秒切换，增强了网络的稳定性。网络无需部署MSTP协议和VRRP协议，链路带宽利用率提高100%。

支持纵向虚拟化

支持纵向虚拟化技术，通过万兆接口与高端设备互联，与迈普高端设备配合实现“一网一机”，最多支持128台设备虚拟成一台设备，无需规划设备互联地址和管理地址，大幅减少了安装维护工作量。

传统需要三层网络架构才能实现的组网结构通过纵向虚拟化技术可以简化为二层组网，网络的物理和逻辑层次更为简化，布线更加简单。

全部展开



收起



产品规格

产品型号		IS230-52TF	IS230-54TXP-AC
物理端口		48个10/100/1000M电口,4个100/1000M SFP光口	48个千兆电接口，4个GE/10GE SFP+光口，支持POE/POE+
USB存储接口		N/A	1个
外形尺寸（W×D×H）		440×420×44.2mm	440×420×44.2mm
交换容量		792Gbps/7.92Tbps	792Gbps/7.92Tbps
包转发率		288Mpps	388Mpps
功耗		≤55W	≤430W（POE 380W）
电源		输入电压（AC）：100V ~ 240V，50Hz ~ 60Hz	输入电压（AC）：100V ~ 240V，50Hz ~ 60Hz
温度		工作温度：-10℃～55℃
		存储温度：-40℃ 到 70℃
湿度		工作湿度：10% ~ 90% ，无冷凝
		存储湿度：5% 到 95% ，无冷凝
VLAN		4K
软件规格
链路层协议与技术	局域网	MAC地址学习数目限制；静态MAC配置；黑洞MAC
		动态和静态ARP、代理ARP、免费ARP
		Ethernet，Ethernet II、VLAN、802.3x、802.1p、802.1Q、802.3ad
		QinQ和灵活QinQ、Vlan mapping
		STP/RSTP/MSTP、GVRP、Super Vlan、Pvlan、Voice VLAN、Monitor link BPDU TUNNEL、PPPOE+、EIPS
		多对一、多对多端口镜像，远程端口镜像，流镜像
POE	功能	802.3af、802.3at、优先级、抢占功能、故障自动监测
安全	安全功能	AAA、PORTAL、802.1X、RADIUS、TACACS+、SSH、端口安全、用户分级、端口隔离、DHCP snooping、DAI、ARP check、IP source guard、CPU保护
	攻击防御	URPF、LAND攻击、SYN Flood攻击、Smurf攻击、Ping Flood攻击、TearDrop攻击、Ping of Death攻击、TCP报文攻击、ICMP报文攻击、TCP/UDP报文目的端口等于源端口攻击检测
网络协议	路由协议	默认路由，静态路由
	组播协议	IGMP PROXY、IGMP filter、MLD v1/v2、IGMP Snooping、MLD v1/v2 Snooping
		PIM-DM、PIM-SM、PIM-SDM、PIM-SSM
	IP应用	DHCP Server、DHCP Client、DHCP Relay、DHCP Snooping、Option 43/60/82
		DHCPv6 Server、DHCPv6 Client、DHCPv6 Relay、DHCPv6 Option 6/16/18/37
		DNS、PING，FTP Server、FTP Client，IP Accounting、UDP Helper、NTP
	IPv6	IPv6基本功能：IPv6 ND，IPv6 PMTU，IPv6 ACL，DS-Lite、IPv4/v6 Dual Stack
QoS	流分类	基于端口、MAC地址、IP地址、IP优先级、DSCP优先级、TCP/UDP端口号、协议类型等
	流量监管	CAR
	拥塞管理	SP、WRR、SP+WRR
	拥塞避免	RED、WRED
虚拟化	虚拟化技术	支持VST（Virtual Switching Technologies）虚拟交换功能，支持分布式设备管理、分布式链路聚合，统一路由管理。可以实现8台硬件设备之间的虚拟化部署
		支持纵向虚拟化，与核心设备配合实现虚拟成一台设备
管理	网络管理	Console口登录管理、HTTP、Telnet（VTY）远程管理、WEB管理、SSH管理、SNMP V1/V2/V3、RMON 1/2/3/9、SYSLOG、DDMI、广播风暴显示
	线路管理	端口线路检测(VCT)、UDLD
	流量分析	Sflow流量分析
OAM	网络质量保证（SLA）	网络的时延、抖动、丢包率等测试
可靠性	链路可靠	G.8032(ERPS)环网协议

全部展开



收起



组网应用

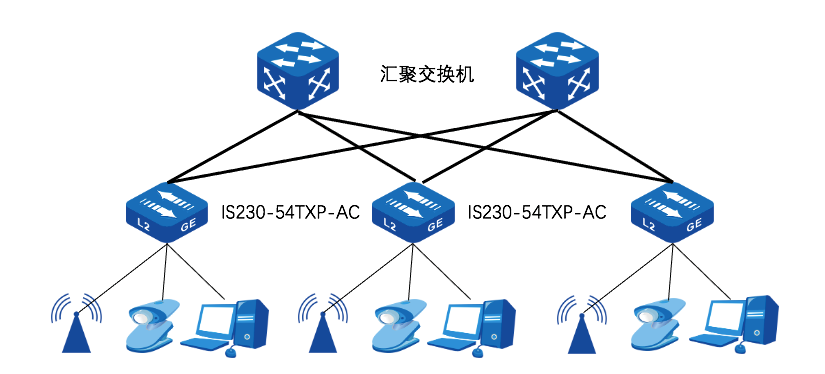

典型应用：局域网的千兆接入

IS230系列48口交换机产品具有高密度的千兆PoE接口，可供局域网内无线AP、摄像头、话机、电脑等终端的统一接入。

全部展开



收起



订购信息

产品型号	描述
IS230-52TF-AC	48个10/100/1000M电口，4个100/1000M 光口, 单交流电源
IS230-54TXP-AC	IS230-54TXP-AC、以太网交换机，48个10/100/1000M Base-T电接口，4个万/千兆光口，单交流电源，支持POE/POE+。
