概述

IS230系列千兆二层管理交换机

IS230系列千兆二层管理交换机是迈普公司针对用户的局域网接入以及小型网络的桌面接入自主研发的新一代高性能盒式二层千兆以太网交换机。

IS230系列支持所有端口线速转发，可为您提供更大的网络灵活性。基于千兆以太网网络技术，有效避免了网络传输颈瓶，具备良好的网络适应能力。支持基于端口的VLAN ACL，轻松实现网络监控、流量监管、优先级重标记以及数据转发控制；支持传统的STP/RSTP/MSTP二层链路保护技术，极大提高链路的容错、冗余备份能力，保证网络的稳定运行；支持基于时间段的ACL控制，轻松实现对时间精确控制访问的需求；支持基于端口和基于MAC的802.1x认证，轻松设定用户访问权限；完善的QOS策略以及丰富的VLAN功能，易于管理维护，满足中小企业、智能小区、酒店、办公网及园区网的组网及接入要求。

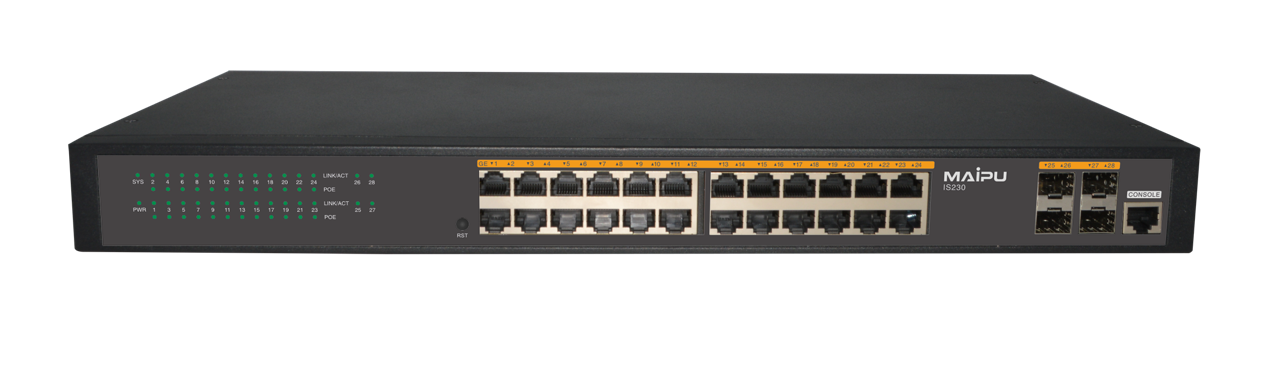

IS230-28TP-AC:固化24个10/100/1000M 电口，4个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。24个电口支持IEEE802.3at标准，向下兼容802.3af，可作以太网供电设备，支持370W POE功率输出。

IS230-18TF-AC:固化16个10/100/1000M 电口，2个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。

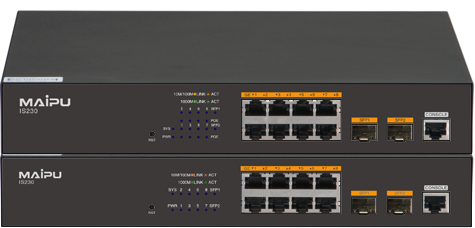

IS230-10TF-AC:固化8个10/100/1000M电口，2个100/1000M SFP光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。

IS230-10TP-AC:固化8个10/100/1000M 电口，2个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。8个电口支持IEEE802.3at标准，向下兼容802.3af，可作以太网供电设备，支持140W POE功率输出。

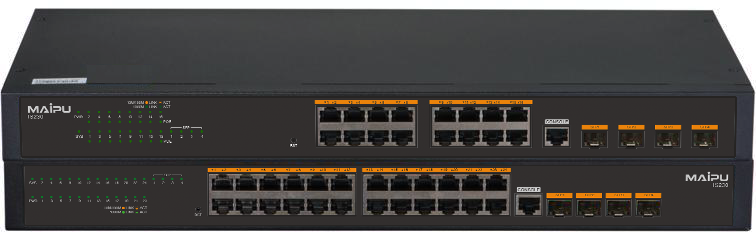

IS230-28TF-AC:固化24个10/100/1000M电口，4个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。

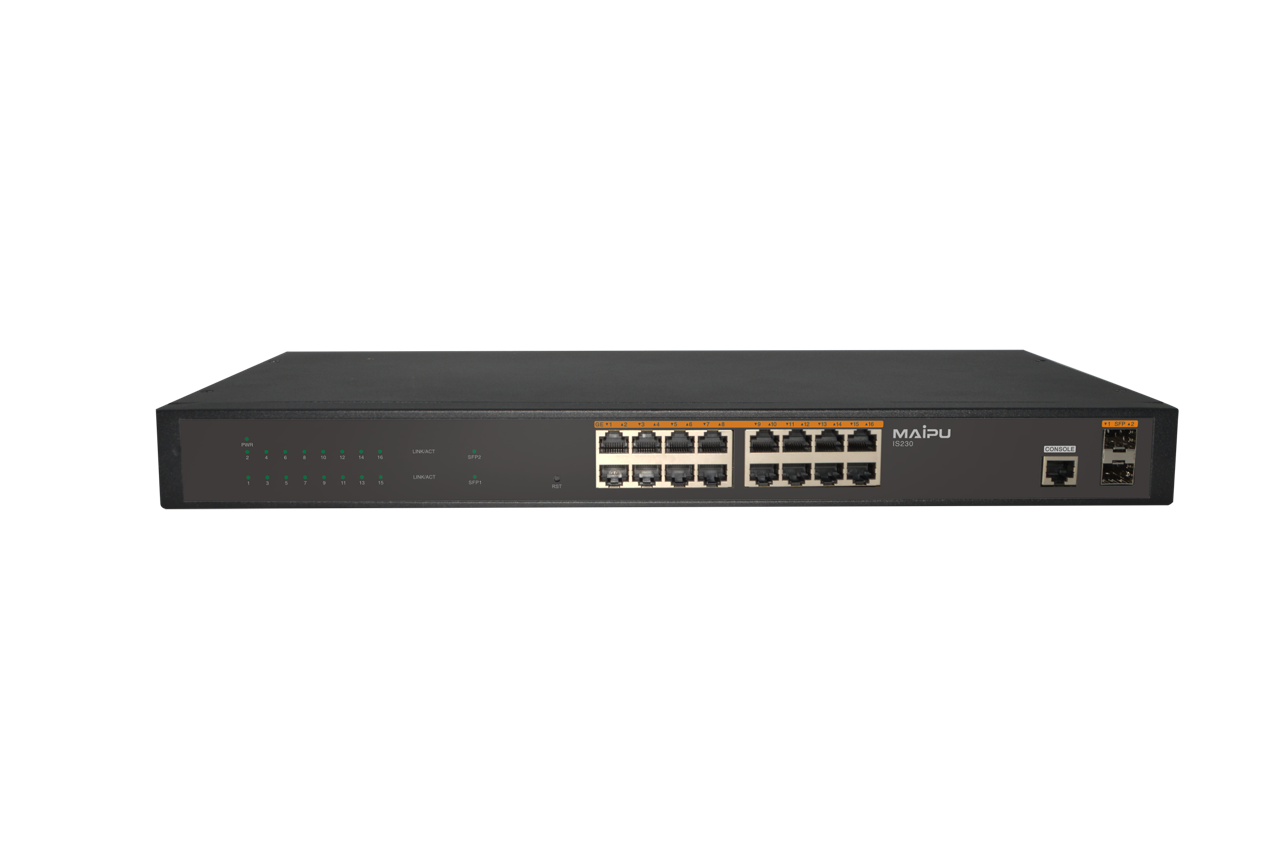

IS230-20TP-AC:固化16个10/100/1000M 电口，4个100/1000M SFP独立光口，所有端口均支持线速转发及MDI/MDIX自动翻转功能，即插即用。16个电口支持IEEE802.3at标准，向下兼容802.3af，可作以太网供电设备，支持280W POE功率输出。

产品特征

产品规格

组网应用

订购信息

产品特征

所有端口无阻塞高速转发

所有电口支持10/100/1000M自适应，线速转发

符合IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3x, IEEE 802.3az标准

采用存储转发的交换机制，保证数据传输的可靠性

完善的安全策略

提供用户权限/身份认证、端口安全、端口限速、端口监控、地址过滤认证等多种安全策略

交换机支持IP、MAC、ARP等元素的绑定

设备维护简单方便

提供SHELL、TELNET、WEB等管理方式，用户可以更加直观、更加方便的维护设备

1U机箱，可以直接上标准机架

全部展开



收起



产品规格

产品型号		IS230-28TP-AC	IS230-18TF-AC	IS230-28TF-AC	IS230-20TP-AC	IS230-10TP-AC	IS230-10TF-AC
硬件规格
物理端口		24个10/100/1000M电口,4个100/1000M SFP光口	16个10/100/1000M电口，2个100/1000M SPF 口	24个10/100/1000M电口,4个100/1000M SFP光口	16个10/100/1000M电口，4个100/1000M SPF 口	8个10/100/1000M电口，2个100/1000M SPF 口	8个10/100/1000M电口，2个100/1000M SPF 口
管理接口		1个consle口
外形尺寸（W×D×H）		44020844mm				28018044mm
功耗		≤430W（PoE370W）	10W	≤20W	≤260W（PoE240W）	≤150W（PoE125W）	≤8W
交换容量		672Gbps/6.72Tbps	672Gbps/6.72Tbps	672Gbps/6.72Tbps	672Gbps/6.72Tbps	672Gbps/6.72Tbps	672Gbps/6.72Tbps
包转发率		168Mpps	126Mpps	168Mpps	126Mpps	108Mpps	108Mpps
电源		输入电压（AC）：100V ~ 240V，50Hz ~ 60Hz
温度		工作温度：-0℃～45℃
		存储温度：-40℃ 到 70℃
湿度		工作湿度：10% ~ 90% ，无冷凝
		存储湿度：5% 到 90% ，无冷凝
POE		802.3at/af	N/A	N/A	802.3at/af	802.3at/af	N/A	N/A
软件特性
链路层协议与技术	局域网	MAC地址学习数目限制；静态MAC配置；黑洞MAC；MAC绑定
		动态和静态ARP、代理ARP、免费ARP
		Ethernet，Ethernet II、VLAN、802.3x、802.1p、802.1Q、802.3ad
		QinQ和灵活QinQ、vlan mapping
		支持STP/RSTP/MSTP等生成树协议，支持EEE端口节能功能，无数据转发时自动关闭端口功能，降低能耗；
		端口镜像
安全	安全功能	AAA、RADIUS、TACAS+、SSH、端口安全、用户分级、端口隔离、DHCP snooping、IP source guard
		支持PPOOE Plus（PPPOE+）技术，便于用户终端网络定位、用户便捷运维等功能
		支持EFM OAM功能、CFM OAM功能，提供链路连通性检测、链路故障监控、故障通知、远端环回等功能
网络协议	路由器协议	默认路由、静态路由
	组播协议	IGMP Snooping、MLD v1/v2 Snooping
	环网	支持EIPS、EAPS、Flex links等环网功能；同时为防止端口下因私接Hub等设备形成的环路而导致网络故障的现象，要求设备支持端口环路检测功能
	IP应用	DHCP Client、DHCP Snooping、Option 82
		PING
		FTP Server、FTP Client
QoS	流分类	基于端口、MAC地址、IP地址、IP优先级、DSCP优先级、TCP/UDP端口号、协议类型等
	流量监管	CAR
	拥塞管理	PQ、WRR、PQ+WRR
管理	网络管理	Console口、HTTP、Telnet（VTY）远程管理、WEB、SSH管理、SNMP V1/V2/V3、RMON 1/2/3/9、SYSLOG
	远程平台管理	支持远程运维平台管理，可通过微信小程序或WEB端，对设备进行远程管理及运维；支持通过云平台实现：远程命令下发、远程升级、重启、远程访问设备WEB、远程Telnet、远程VLAN划分、端口安全等功能

全部展开



收起



组网应用

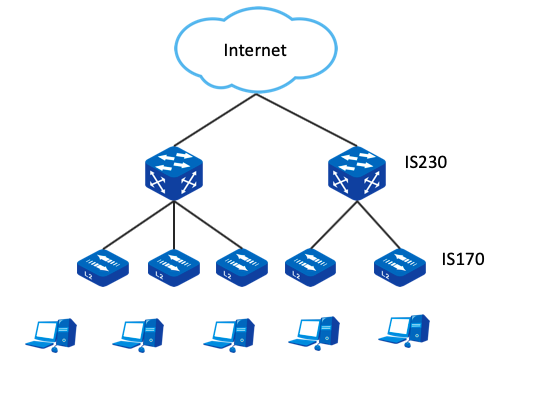

典型应用-小型网络接入或汇聚节点

全部展开



收起



订购信息

产品型号	描述
IS230系列主机
IS230-28TF-AC	24个10/100/1000M电口，4个100/1000M 光口, 单交流电源
IS230-28TP-AC	24个10/100/1000M POE电口，4个100/1000M SFP光口, 单交流电源
IS230-20TP-AC	16个10/100/1000M POE电口，4个100/1000M SFP光口, 单交流电源
IS230-18TF-AC	16个10/100/1000M电口，2个100/1000M SFP光口, 单交流电源
IS230-10TF-AC	8个10/100/1000M电口，2个100/1000M 光口, 单交流电源
IS230-10TP-AC	8个10/100/1000M POE电口，2个100/1000M SFP光口, 单交流电源
