迈普 NSS18500-X系列交换机是迈普面向数据中心场景推出的新一代多业务高性能以太网交换旗舰产品。该系列产品基于国产CPU、国产交换芯片设计，为金融、党政、运营商、能源、交通、教育、医疗等行业提供从芯片到硬件到软件的全方位安全可控、稳定可靠的高性能L2/L3层路由交换服务。
迈普NSS18500-X系列是采用业内领先的主控、交换分离技术、正交矩阵设计，可满足超大规模数据中心高密度、高性能转发需求。迈普NSS18500-X系列产品绿色节能，提供完善的数据中心特性和虚拟化技术，并提供多种安全技术和策略，为用户构建高性能、高安全、高智能的IP网络平台。配合迈普公司NSS7830、NSS5900、NSS5830、NSS4330系列交换机，可以为各行业的网络建设提供整网的自主安全数据中心解决方案。
l 国产CPU和国产交换芯片设计，自主安全
采用国产CPU芯片和国产高性能交换芯片，自主研发新一代高性能、高可靠、可管可控的以太网交换机，满足党政、金融等安全要求高的客户部署安全可控网络的需要，为用户提供多业务、安全可控的一体化解决方案，确保满足用户网络从芯片到硬件到软件全方位的深层次安全保障需求。
l 采用自主网络操作系统和协议栈软件，稳定安全可靠
迈普采用自主网络操作系统软件成熟稳定，继承迈普二十多年服务金融、运营商软件技术积累，近百万台在网运行设备考验。迈普自主安全交换机操作系统和协议栈软件，具备独立知识产权，通过公安部信息安全产品检测中心漏洞扫描测试，系统软件安全可靠。
l 正交架构，支持独立8矩阵交换板卡，超高交换容量
先进的正交交换架构，高密度、大吞吐量高速接口无阻塞转发。多款10G、25G、40G、100G、400G高速板卡设计，满足未来各种高速接口部署应用。采用主控、交换硬件分离技术。
设备支持独立交换板卡，通过可扩展的最大8交换板卡，实现了大板间交换吞吐和高交换容量。8块大容量交换板卡部署，提供N+M冗余设计；未来产品性能持续提升提供硬件保障。
l 领先的芯片资源虚拟化技术，超强场景适应能力
在业务定义网络时代，用户业务不断变化，每次业务的变化都需要网络做出相应调整，这就要求核心交换机能够对资源做出动态调整。迈普NSS18500-X支持芯片资源虚拟化技术，具备大ACL条目数，支持表项可按需调整，满足不同业务对网络的不同需求。
l 高密度高速接口接入能力
迈普 NSS18500-X自主安全核心交换机最大支持2304个10G/25G接口、576个40G/100G、400G接口，满足大型数据中心和云网建设中对高速链路的配置要求。
l 控制平面，管理平面双平面国密加密，有效保证网络安全
SSH登录支持国密加密算法，交换机配置文件支持国密加密，杜绝设备被破解访问，以及管理数据被窃取泄密，实现交换机管理平面安全可靠。设备常用控制协议，如MSTP、RIP和OSPF，支持国密对协议报文加密，确保网络拓扑协议不泄露。支持可信设备认证，通过对接入网络的交换设备采用802.1X认证判断接入设备的合法性，杜绝非法仿冒设备接入网络，实现交换机控制平面安全可靠。
l 支持RoCE，构建端到端零抖动延迟网络
NSS18500-X系列数据中心核心交换机，支持无损以太网DCB（Data Center Bridging）技术，解决传统以太网拥塞丢包问题，为RoCEv2应用提供“零丢包、低延时、高吞吐”的无损网络环境，满足RoCEv2高性能应用需求。
基于ECN是拥塞控制技术，通过ETS两级调度，对进入网络的数据总量进行控制，避免网络拥塞。配合RoCE 网卡支持端到端RoCE，提高数据传输吞吐量，减少网络延时，降低 CPU 负载，构建端到端零抖动延迟的无损以太网络，能够满足数据中心对云计算、大数据、人工智能、超算等部署要求。
l 丰富的数据中心特性
支持ZTP协议，可从文件服务器获取版本自动升级以及获取配置文件自动加载，设备实现自动开局，减少人力，提升部署效率。支持热补丁升级以及堆叠支持ISSU升级、充分数据中心对设备高可靠的需要。
支持跨设备链路聚合MLAG，实现设备间链路汇聚，提供丰富的组网模型，支持VLAN/VXLAN双归接入，MLAG设备可实现业务不中断升级，升级过程用户无感知。基于MAC-in-UDP技术，有效解决双活数据中心大二层网络以及跨地域虚拟机迁移等问题。
|
产品型号 |

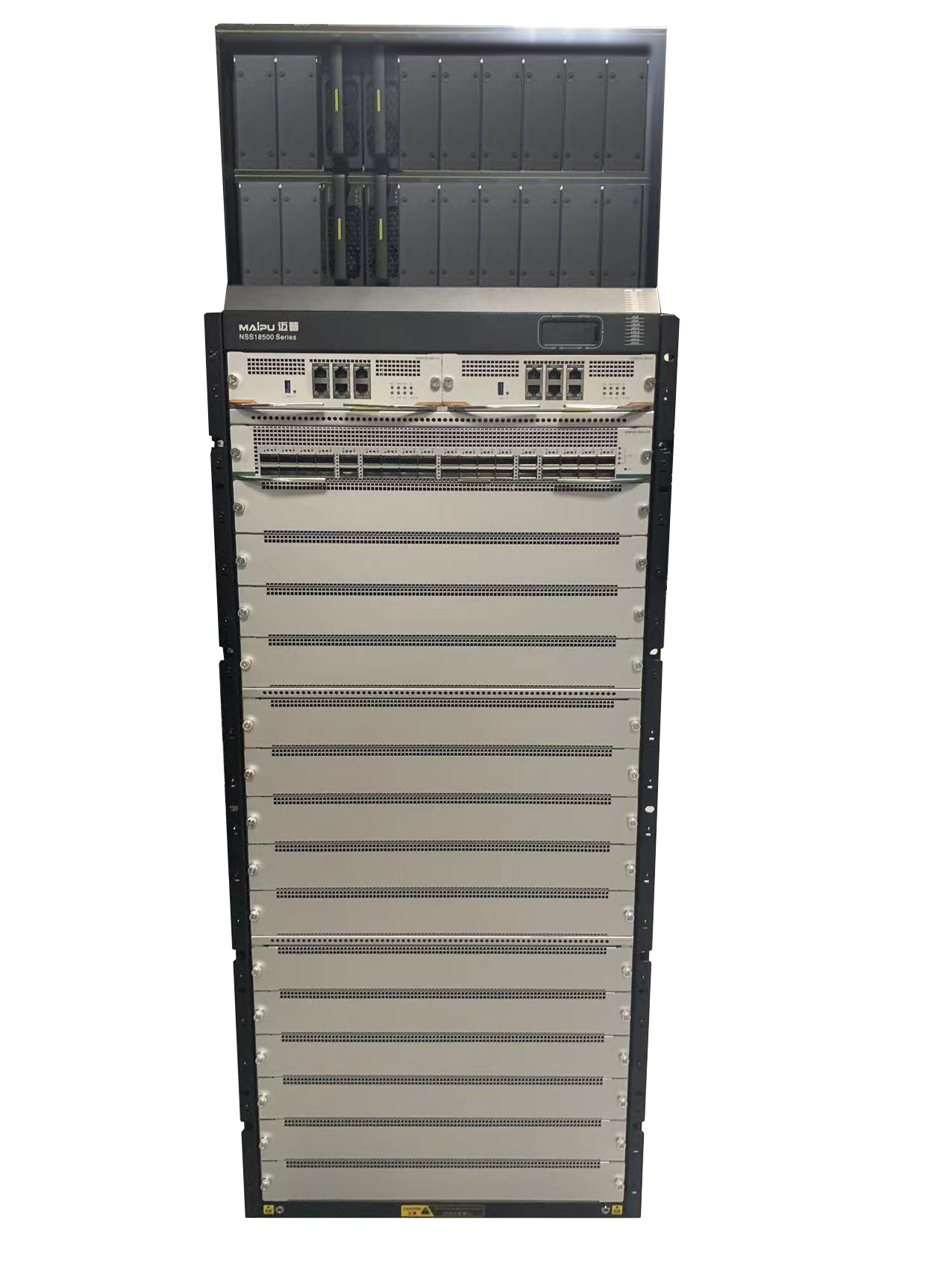

NSS18500-16X |
|
硬件规格 |
|
|
业务卡槽位数 |
16 |
|
主控卡槽位数 |
2 |
|
交换卡槽位数 |
9 |
|
板卡热插拔 |
支持 |
|
交换架构 |
正交架构 |
|
风道类型 |
前后通风 |
|
电源槽位数 |
12 |
|
风扇槽位 |
3 |
|
外形尺寸 |
480×1028×1329mm(30U) |
|
温度 |
工作温度：0℃ 到 45℃ 存储温度：-40℃ 到 70℃ |
|
湿度 |
工作湿度：10% 到 90% ，无冷凝 存储湿度：5% 到 95% ，无冷凝 |
|
设备性能 |
|
|
交换容量 |
3214Tbps |
|
转发性能 |
921600Mpps |
|
软件特性 |
|
|
以太网功能 |
支持 802.1Q |
|
IPv4 |
支持静态路由、RIP、OSPF、IS-IS、BGP4 等 |
|
IPv6 |
支持IPv4和IPv6双协议栈 |
|
组播 |
支持 PIM-DM、PIM-SM、PIM-SSM、MSDP、Any-RP等路由协议 |
|
MPLS VPN |
支持P/PE功能，符合RFC2547bis协议 |
|
ACL |
支持标准和扩展ACL |
|
QoS |
支持Diff-Serv QoS |
|
SDN/OPENFLOW |
支持多表流水线（OPENFLOW标准） 支持多控制器 |
|
VxLAN |
支持 VxLAN 网关，支持 VxLAN 二层交换，支持 VxLAN 路由交换 |
|
虚拟化 |
支持横向虚拟化、纵向虚拟化、1:N |
|
可靠性 |
独立的硬件交换矩阵卡设计，实现了控制和转发的真正分离 交换卡支持M+N冗余备份 支持PFC和ECN 等流控及拥塞控制技术 支持INT可视化功能 |
|
安全性 |
管理、控制双平面保护 |
|
系统管理 |
支持Console/Telnet/SSH2.0命令行配置 |
|
运维 |
支持 Telemetry |
|
订购信息 |
描述 |
|
机框 |
|
|
NSS18500-16X |
三层交换机,机架式交换机主机箱，提供2个主控槽位、16个业务槽位，8个交换模块槽位，3个风扇槽位，12个电源槽位 |
|
主控卡 |
|
|
NSM185-MPUC |
主控模块，1个Console口，1个DC0口，支持复位/热插拔按钮 |
|
交换卡 |
|
|
NSM185-SFU-16E |
交换卡，交换矩阵模块 |
|
NSM185-SFU-16N* |
交换卡，交换矩阵模块 |
|
业务卡 |
|
|
NSM185-18QS-DB |
业务卡、18个100G QSFP28接口(支持40G、100G) |
|
NSM185-36QS-DB |
业务卡、36个100G QSFP28接口(支持40G、100G) |
|
NSM185-36QF-DB |
业务卡、36个40G QSFP+接口 |
|
NSM185-48FP-DB |
业务卡、48个25G SFP28光接口(支持10G、25G) |
|
NSM185-48XF-DB |
业务卡、48个10G SFP+光接口(支持千兆、万兆) |
|
NSM185-18QE-DB* |
业务卡，18个400G QSFP112接口 |
|
NSM185-36QE-DB* |
业务卡，36个400G QSFP112接口 |
|
电源 |
|
|
AD3000M-HS0F |
3000W电源模块，支持热拔插 |
|
风扇 |
|
|
FAN-30A-01B |
风扇模块、16槽主机箱风扇模块 |
|
注：*项板卡，请联系当地办事处预定。 |
|
