MP1700X-40是迈普通信技术股份有限公司自主研发的新一代移动路由器，它融合了路由、交换、3G/4G、WLAN、安全等技术，提供了静态/动态路由、3G/4G拨号、VPN、MPLS、H-QoS、VRRP等丰富的软件特性，是迈普公司全新打造的高性价比全功能边缘网络设备。
MP1700X-40系列移动路由器采用工业级设计，具备极佳适应、极高安全、极简管理和极强可靠的特点。EMC 指标严格，确保设备经久耐用。内置硬件加密引擎，支持国家商用密码管理办公室最新标准的SM1/SM2/SM3/SM4加密算法，加强数据传输安全性。整合U盘/短信开局、可视化面板、统一管理平台等多种运维手段，简化设备的管理。提供双SIM卡槽、VRRP等冗余设计及功能，保障业务开展的可靠性。
MP1700X-40系列移动路由器内置单4G全网通模块，支持TD-LTE、FDD-LTE、TD-SCDMA、WCDMA、 EVDO、CDMA 1x、GSM网络制式，可为客户提供更灵活、更高性价比的无线数据传输解决方案，广泛应用于自助终端、移动办公、线路应急开通、线路备份、室外监控、分支机构互联等场景。
l 卓越的硬件设计
超小尺寸设计
MP1700X-40系列移动路由器采用超小尺寸设计，整体大小仅为153mm*102mm*26mm（长×深×高），便于携带，也可方便安装于自助终端、室外监控等各种复杂环境。
内置4G全网通模块
内置单4G全网通模块，支持TD-LTE、FDD-LTE、TD-SCDMA、WCDMA、 EVDO、CDMA 1x、GSM网络制式，支持按需拨号和永久在线两种模式，可为用户提供更加灵活、性价比更高的4G无线上行接入，保障网络互联。
SIM卡槽强化设计
SIM卡插座触点镀金厚度达76μm，提供超强的抗氧化和摩擦能力，结合SIM卡后盖弹垫紧固，可插拔次数达5000次以上，确保长期稳定的使用。
硬件拨码
支持硬件拨码选择运营商网络
l 立体式安全防护
IMSI绑定
MP1700X-40系列移动路由器可与指定SIM卡的IMSI进行一对一绑定，对路由器的使用进行硬件自鉴权，保障专卡专用。
802.1x认证
有线网络支持802.1x认证，可充分利用现有认证系统，针对路由器下的各种终端进行访问授权控制，实现用户级接入控制
全国密算法
支持国家商用密码管理办公室最新标准SM1/SM2/SM3/SM4加密算法，支持通过SCEP协议在线、离线方式获取国密双证书，并可对证书做自动过期检测及更新，完全满足数据传输的安全性要求。
定位数据回传
支持将多基站数据进行实时回传，配合迈普4G综合业务管理平台软件，可利用LBS三基站定位对设备位置信息进行处理并呈现，对设备进行实时位置监控。
设备挂失
配合迈普4G综合业务管理平台软件，可对丢失的路由器进行挂失处理，将路由器所有信息全部清除，确保数据零泄露
l 多样化运维手段
U盘、短信零配置开局
MP1700X-40系列移动路由器支持U盘、短信 “零配置”开局和配置下发，化繁为简，极大的减轻管理人员维护压力，做到真正的即插即用。
WEBUI管理
除了支持传统的全命令行配置外，MP1700X-40系列移动路由器还支持WEB方式管理，命令行不熟悉的操作人员，也可通过简洁明了的WEB方式进行对路由器进行配置，极大降低设备管理的难度。
可视化面板
面板提供多种指示灯，电源指示灯，SIM卡位置指示灯，系统指示灯，GE端口指示灯，串口指示灯，普通用户也可快速定位并解决硬件及信号问题。
统一运维管理
配合迈普4G综合业务管理平台软件，可对路由器进行配置下发、版本升级、强制下线、位置锁定、故障排除，极大的减轻管理人员的运维工作量。
l 关键模块冗余
双卡单待
MP1700X-40系列移动路由器支持双卡单待，即内置单4G全网通模块和双SIM卡槽。支持通过软件选择运营商网络选择，双SIM卡提供灵活的网络选择。
|
硬件规格 |
||
|
产品型号 |
MP1700X-40 |
|
|
固化以太口 |
5个GE接口 |
|
|
USB |
1个 |
|
|
SIM卡 |
双卡单待 |
|
|
制式 |
LTE-TDD(B34/B38/B39/B40/B41)/LTE-FDD（B1/B3/B5/B8）/WCDMA(B1/B8)/GSM(900/1800)网络制式 |
LTE-TDD(B38/39/40/41)/LTE-FDD(B1/3/5/8)/TD-SCDMA(B34/39)/WCDMA(B1/8)/UMTS(B1/8)/CDMA&EVDO(BC0)/EDGE/GPRS/GSM(900/1800)网络制式 |
| 转发性能 | 2Mpps | |
|
WIFI |
不支持 |
|
|
状态指示灯 （SIM卡指示灯） |
支持 |
|
|
天线接口 |
2个SMA接口 |
|
|
SM1硬国密 |
不支持 |
|
|
电源 |
交流100-240V/50-60HZ |
|
|
配置口 |
1个RJ45配置口 |
|
|
外形尺寸（宽*深*高） |
153mm*102mm*26mm |
|
|
工作温度 |
0℃~45℃ |
|
|
工作湿度 |
10%-90%（不结露） |
|
|
IP防护等级 |
IP30 |
|
|
软件特性 |
||
|
二层特性 |
支持VLAN、MSTP、LACP、FDB、端口管理、LLDP、802.1x |
|
|
路由协议 |
支持静态路由、RIP、RIPng、OSPF v2、OSPF v3、BGP、BGP4+、IS-IS、兼容EIGRP |
|
|
IPv4/IPv6 |
支持IPv4和IPv6双协议栈，支持IPv4向IPv6的过渡技术，包括：IPv6手工隧道、6to4隧道、GRE隧道等 |
|
|
安全性 |
支持ACL安全过滤、NAT、L2TP、GRE、策略路由、AAA、SSH、IPSec VPN |
|
|
IPsec VPN |
支持国密算法SM1、SM2、SM3、SM4 |
|
|
MPLS |
支持MPLS、LDP、L2VPN、L3VPN、MPLS TE |
|
|
QoS |
支持FIFO、PQ、FQ、WFQ、CBWFQ、LLQ、CAR、HQoS、流量整形 |
|
|
可靠性 |
支持接口备份、Dampening、VRRP、VBRP、Track、BFD |
|
|
管理功能 |
支持SHELL、WEB、SNMP V1/V2/V3、Telnet、NetFlow或IPFIX流量监控、U盘/短信开局 |
|

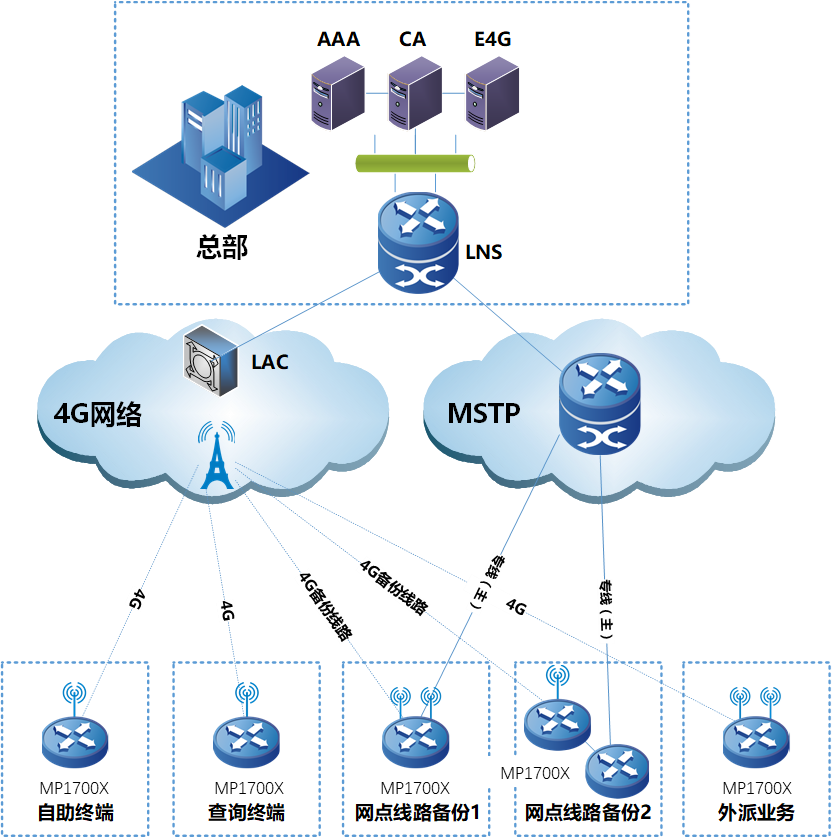

场景需求：
需要支持4G上行的路由器，提供无线数据传输主线路或者备份线路；
4G模块最好是全网通的，便于对运营商的灵活选择；
路由器的尺寸有要求，需要便于安装于狭小空间，或是便于携带；
需要使用IPSEC VPN进行组网，部分场景需要使用国密算法进行数据加密；
路由器需要支持快速部署，且管理维护要方便。
解决方案：
MP1700X-40系列移动路由器支持TD-LTE、FDD-LTE、TD-SCDMA、WCDMA、 EVDO、CDMA 1x、GSM网络制式，可以作为无线数据传输的主线路或者备份线路。
MP1700X系列移动路由器采用工业级小尺寸设计，可轻松部署于复杂环境，并且便于携带；
支持IPSEC VPN组网，支持国家商用密码管理办公室最新标准SM1/SM2/SM3/SM4加密算法，支持通过SCEP协议在线、离线方式获取国密双证书，并可对证书做自动过期检测及更新，满足数据传输的安全性要求。
支持U盘/短信零配置开局，支持通过迈普E4G进行统一管理，极大降低运维的难度和工作量。

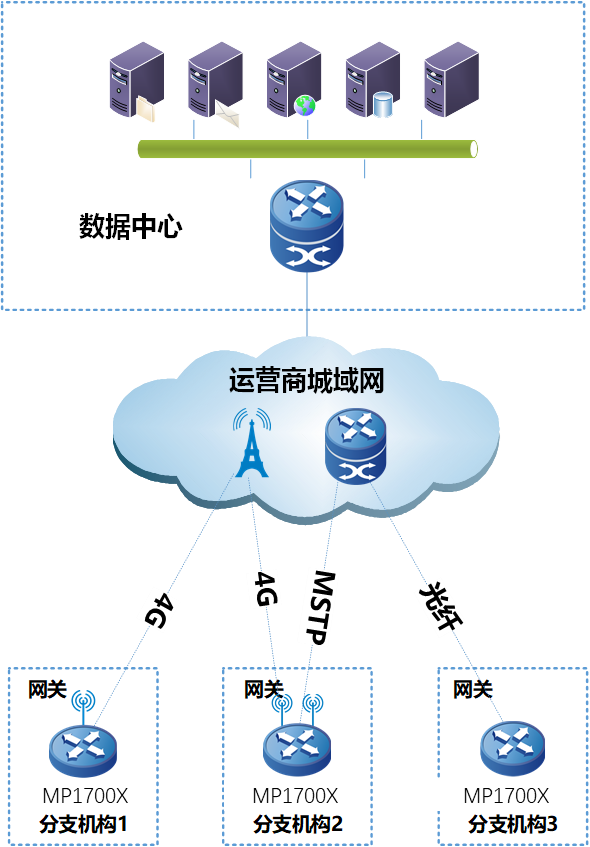

典型应用二：分支机构安全接入
场景需求：
需要支持多种上行接入方式，可灵活选择网络互联；
需要支持多个LAN口，并且支持VLAN等二层特性，便于终端接入和业务隔离；
需要使用VPN组网，保障数据进行安全传输；
需要能够快速开通业务。
解决方案：
MP1700X-40系列移动路由器支持有线（光电）/3G/4G上行，满足多样化的网络互联需求；
支持5个千兆电口，并支持丰富的路由和交换特性，满足多个终端接入和业务传输/隔离的要求；
支持IPSEC VPN组网，满足数据传输的安全性要求；
支持U盘/短信零配置开局，支持通过迈普E4G进行统一管理，满足业务快速开通的要求，且极大降低运维的难度和工作量。
|
主机型号 |
描述 |
|
MP1700X(V1) |
MP1700X-40、路由器， 1个配置口，1个USB接口，5个10M/100M/1000M 以太口，支持TD-LTE、FDD-LTE、WCDMA、GSM网络，支持SM1/SM2/SM3/SM4国密算法，双SIM卡插槽可通过软件切换 |
|
MP1700X(V2) |
MP1700X-40、路由器， 1个配置口，1个USB接口，5个10M/100M/1000M 以太口，支持TD-LTE、FDD-LTE、TD-SCDMA、WCDMA、 EVDO、CDMA 1x、GSM网络，支持SM1/SM2/SM3/SM4国密算法，双SIM卡插槽可通过软件切换 |
|
MP1700X(E1) |
MP1700X-40、路由器， 1个配置口，1个USB接口，5个10M/100M/1000M 以太口，支持TD-LTE、FDD-LTE、TD-SCDMA、WCDMA、 EVDO、CDMA 1x、GSM网络，支持SM1/SM2/SM3/SM4国密算法，双SIM卡插槽可通过软件切换,适用海外用户 注意事项:需选配1个电源模块 |
|
可选配件 |
|
|
配件名称 |
描述 |
|
ANT-NQFX-PS02 |
3G/4G天线_ANT-NQFX-PS02，频率：699-2700MHz，增益2dBi，方向性：全向，极化方式：垂直，驻波比：≤3.0，标称阻抗：50Ω，接口：SMA公头，尺寸:17.6x158mm |
|
ANT-NQFX-PS02-01 |
3G/4G天线_ANT-NQFX-PS02-01_频率：699-2700MHz，增益2dBi，方向性：全向，极化方式：垂直，驻波比：≤3.0,接口：SMA公头，馈线长度:1.5m，安装方式：磁铁吸盘，天线尺寸：17.6x158mm，底座尺寸：55.0x39.7mm |
|
ANT-NQFX-PS02-03 |
3G/4G天线_ANT-NQFX-PS02-03_频率： 699-2700MHz，增益2dBi，方向性：全向，极化方式：垂直,驻波比：≤3.0,接口：SMA公头，馈线长度：3m，安装方式：磁铁吸盘，天线尺寸: 17.6x158mm，底座尺寸:55.0x39.7mm |
|
ANT-NQFX-PS05-01 |
3G/4G天线_ANT-NQFX-PS05-01_GWT-RF-4223/6105F00019(RoHS),频率:699-2700MHz,增益5dBi,方向性:全向,极化方式:垂直,驻波比:≤3.0,接口:SMA公头,馈线长度:1.5m,安装方式:磁铁吸盘,天线尺寸:13x158mm,底座尺寸:55.0x39.7mm |
|
ANT-NQFX-PS05-03 |
3G/4G天线_ANT-NQFX-PS05-03_GWT-RF-4222/6105F00018(RoHS),频率:699-2700MHz,增益5dBi,方向性:全向,极化方式:垂直,驻波比:≤3.0,接口:SMA公头,馈线长度:3m,安装方式:磁铁吸盘,天线尺寸:13x158mm,底座尺寸:55.0x39.7mm |
|
ANT-NQFX-PS05-15 |
3G/4G天线_ANT-NQFX-PS05-15(RoHS)_C6432-510100PA,频率:824-960/1710-2700MHz,增益5dBi,方向性:全向,极化方式:垂直,驻波比:≤2.5,标称阻抗:50Ω,接口:SMA公头,馈线长度:15m,安装方式:磁铁吸盘,天线尺寸:250.3x23x7.5mm，吸盘尺寸:114x69x25mm |
